Apa itu Kabel UTP?

 Buat anda yang berkecimpung dalam dunia IT khususnya pada jaringan komputer, tentu sudah tidak asing lagi dengan yang namanya kabel UTP.

Kabel ini sering digunakan untuk menghubungkan sebuah komputer dengan komputer lainnya melalui sebuah perangkat jaringan. Tidak hanya itu, kabel ini juga sering digunakan untuk menghubungkan dari komputer ke perangkat jaringan yang lain seperti router dan switch.

Dalam artikel berikut ini, kami akan membahas secara detail mengenai hal-hal yang berhubungan dengan kabel UTP, mulai dari pengertian kabel UTP beserta fungsinya, jenis-jenisnya, kategorinya sampai dengan karakteristik dari kabel UTP.

A. Pengertian Kabel UTP

UTP merupakan singkatan dari Unshield Twisted Pair. Sesuai namanya “Unshield”, yang berarti kabel ini tidak dilengkapi dengan pelindung aluminium sehingga jenis kabel ini kurang tahan dengan interferensi elektromagnetik, berbeda dengan saudaranya STP (Shield Twisted Pair). Nama Twisted Pair merujuk pada bentuk dari isi kabel tersebut yang saling berlilitan pada setiap pasang.

Kabel UTP dilengkapi dengan 8 buah kabel dengan warna unik di tiap kabel, lalu disusun berlilitan pada tiap pasang warna hingga menjadi 4 pasang. Lilitan kabel tersebut berfungsi untuk mengurangi induksi dan kebocoran pada kabel.

Setiap Warna pada kabel memiliki fungsi yang berbeda. Dari 8 warna kabel UTP, masing-masing memiliki perannya sendiri, adapun fungsinya, yaitu:

• Jingga: Kabel warna jingga memiliki fungsi sebagai penghantar paket data.
• Putih-Jingga: Kabel warna putih-jingga memiliki fungsi sebagai penghantar paket data.
• Hijau: Kabel warna hijau memiliki fungsi sebagai penghantar paket data.
• Putih-Hijau: Kabel warna putih-hijau memiliki fungsi sebagai penghantar paket data.
• Biru: Kabel warna biru memiliki fungsi sebagai penghantar paket suara.
• Putih-Biru: Kabel warna putih-biru memiliki fungsi sebagai penghantar paket suara
• Coklat: Kabel warna coklat memiliki fungsi sebagai penghantar tegangan DC.
• Putih-Coklat: Kabel warna putih-coklat memiliki fungsi sebagai penghantar tegangan DC

B. Fungsi Kabel UTP

Kabel UTP digunakan pada jaringan LAN untuk menghubungkan komputer ke perangkat jaringan atau komputer ke komputer ataupun antara perangkat jaringan itu sendiri. Dalam penerapannya, kabel UTP memiliki aturan dalam penyusunan kabel berdasarkan kegunannya.

Selain itu, fungsi kabel UTP dapat dibagi menjadi lebih spesifik lagi berdasarkan jenis dan kategorinya. Untuk jenis-jenisnya, misal kabel straight-through, kabel cross-over dan roll-over. Sedangkan jika dilihat dari kategorinya, misal Kategori 1 (CAT1) sampai dengan Kategori 7 (CAT7).

C. Jenis-Jenis Kabel UTP

Adapun jenis-jenis kabel UTP yang perlu anda ketahui. Ada yang bernama straight-trough, cross-over maupun roll-over. Anda bisa menyimak penjelasan mengenai ketiga jenis kabel UTP tersebut dibawah ini:

1. Kabel straight-through

Untuk kabel tipe straight through memiliki aturan penyusunan yang sama antara ujung konektor yang satu dengan lainnya.

Tipe kabel straight through biasanya digunakan untuk menghubungkan dua perangkat yang berbeda, misalnya antara router dengan switch/hub, komputer ke switch dan komputer ke hub. Adapun urutan kabel straight through sebagai berikut:

2. Kabel cross-over

Untuk kabel tipe crossover memiliki aturan penyusunan yang berbeda antara tiap ujung konektor. Tipe cross over biasanya digunakan untuk menghubungkan dua perangkat yang sama.

Misalnya antara komputer dengan komputer, router dengan router, switch dengan switch, hub dengan hub. Adapun urutan kabel cross over sebagai berikut:

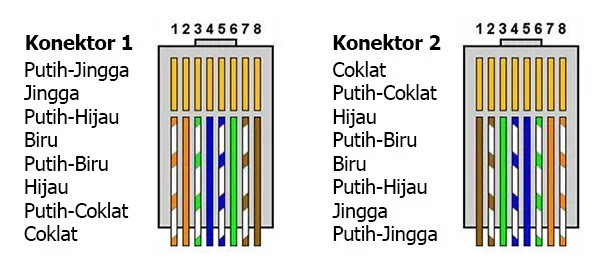

3. Kabel roll-over

Dan yang terakhir adalah kabel tipe roll over. Kabel tipe roll over memiliki aturan penyusunan terbalik antara ujung konektor satu dengan ujung konektor lainnya.

Kabel tipe roll over digunakan untuk menghubungkan dua perangkat jaringan yang berbeda, hampir sama dengan tipe straight through namun tipe kabel ini lebih kepada menghubungkan perangkat yang memiliki konsol, misalnya switch dengan printer, switch dengan proyektor. Adapun urutan kabel roll over sebagai berikut:

D. Kategori Kabel UTP

Kabel UTP di kelompokan menggunakan istilah Category atau biasa kita menyebutnya CAT. Kabel UTP dikategorikan berdasarkan kualitas transmisi data yang tersedia. Semakin tinggi kategorinya maka semakin cepat transmisi data yang dilakukan. Di antara semua kategori kabel UTP, kabel CAT5e dan CAT5 merupakan yang paling populer yang banyak digunakan pada jaringan Ethernet.

Kategori 1 – CAT1

Kabel UTP dengan kategori 1 merupakan kabel dengan kualitas transmisi terendah yaitu sebesar 1 Mbps. Kabel dengan kategori ini hanya mendukung komunikasi suara analog saja sehingga kurang cocok untuk sistem modern saat ini. Kabel CAT1 dulunya digunakan pada tahun 1983 untuk menghubungkan telephone analog Plain Old Telephone Service (POTS).

Kategori 2 – CAT2

Kabel UTP kategori 2 memiliki kecepatan transmisi data hingga 4 Mbps. Kabel dengan kategori ini telah mendukung data dan suara digital. Umumnya kabel ini digunakan pada jaringan dengan teknologi Token Ring oleh IBM, namun seiring perkembangan jaman kabel tipe ini sudah tidak cocok lagi digunakan pada sistem modern saat ini.

Kategori 3 – CAT3

Kabel UTP kategori 3 memiliki kecepatan transmisi data hingga 10 Mbps dan mendukung komunikasi data dan suara digital. Bila ditinjau dari segi perkembangan teknologi Ethernet, kabel CAT3 memiliki kemampuan yang terendah, karena memang hanya mendukung jaringan 10BASE-T saja. Umumnya kabel jenis ini digunakan pada jaringan IBM Token Ring dengan kecepatan 4 Mbps sebagai pengganti CAT2

Kategori 4 – CAT4

Kabel UTP kategori 4 memiliki kecepatan transmisi data hingga 16 Mbps dan mendukung komunikasi data dan suara digital. Umumnya kabel ini juga digunakan pada jaringan IBM Token Ring 16 Mbps dan juga didukung pada jaringan Ethernet 10BASE-T.

Kategori 5 – CAT5

Kabel UTP kategori 5 memiliki kecepatan transmisi data hingga 100 Mbps dan mendukung komunikasi data dan suara digital. Kabel jenis CAT5 ini juga dapat berjalan pada kecepatan transmisi data hingga 1Gbps tetapi dengan syarat panjang kabel harus lebih pendek dari 100 meter. Umumnya, kabel jenis ini mendukung jaringan Token Ring, Ethernet (10BaseT) dan Fast Ethernet (100BaseT). Kabel kategori ini merupakan kabel yang paling populer yang banyak digunakan pada instalasi jaringan.

Kategori 5e – CAT5e

Kabel UTP kategori 5e ini merupakan bentuk peningkatan dari kabel UTP CAT5 dengan kemampuan transmisi data hingga 1 Gbps atau pada kecepatan 10/100/1000Mbps. Kabel jenis ini direkomendasikan pada penggunaan jaringan Gigabit Ethernet, meskipun kabel UTP CAT 6 lebih direkomendasikan untuk kinerja yang maksimal.

Kategori 6 – CAT6

Kabel UTP kategori 6 memiliki kecepatan transmisi data hingga 10 Gbps dengan frekuensi komunikasi 250Mhz dan mendukung komunikasi data dan suara digital. Umumnya kabel jenis ini digunakan pada jaringan Gigabit Ethernet dan 10G Ethernet dengan panjang hingga 55 meter.

Kategori 6a – CAT6a

Kabel UTP kategori 6a ini merupakan bentuk peningkatan dari kabel UTP CAT6 dengan frekuensi komunikasi yang lebih besar yaitu sebesar 500 Mhz.

Kategori 7 – CAT7

Kabel UTP kategori 7 memiliki kecepatan transmisi data hingga 10 Gbps dengan frekuensi komunikasi hingga 600 Mhz dan mendukung komunikasi data dan suara digital. Umumnya kabel jenis ini digunakan pada jaringan Gigabit Ethernet dan 10G Ethernet dengan panjang hingga 100 meter.

Agar anda lebih memahami masing-masing kategori pada kabel UTP, anda bisa menyimak tabel dibawah ini:

E. Karakteristik Kabel UTP

Terdapat beberapa karakteristik yang dimiliki kabel UTP, yaitu :

• Bagian dalam terdiri dari 8 buah kabel dengan warna berpasang-pasangan
• Tiap pasang warna dililit sehingga menghasilkan 4 pasang kabel
• Tidak memiliki pelindung (shield)
• Maksimal panjang kabel yang disarankan yaitu 100 meter
• Menggunakan konektor RJ-45
• Kecepatan transmisi hingga 1000 Mbps
• Memiliki impedansi sekitar 100 ohm
